塑膠與金屬的完美契合：跨製程機構開發與埋入射出

產品機構件開發中的異材質結合挑戰

現代智慧裝置、醫療器械與車用電子，往往要求單一零件具備多重複雜特性。在產品機構件開發中，設計師經常面臨如何將金屬的導電性、散熱性與螺紋強度，與塑膠的絕緣性、輕量化及複雜造型相結合的難題。「埋入射出」正是解決此痛點的最佳工藝。這項技術需將預先加工好的金屬件放置於模具內，再射入熔融塑膠將其包覆。這不僅考驗塑膠成型技術，更對金屬嵌件的加工精度提出了極高要求。

模具設計如何配合金屬埋件的公差與定位

埋入射出的成功與否，一半取決於前期的模具設計。金屬嵌件在模腔內必須被穩固地定位，否則在高壓高達數百 bar 的塑料衝擊下，金屬件極易發生位移、傾斜甚至壓傷模仁。設計工程師需精準計算定位銷的尺寸，並利用滑塊或磁性機構輔助固定。此外，金屬與塑膠的熱膨脹係數差異巨大，模具冷卻水路的設計必須能快速且均勻地帶走熱量，防止塑膠在冷卻收縮時將金屬件擠壓變形，或在包覆周圍產生嚴重的內應力導致產品開裂。

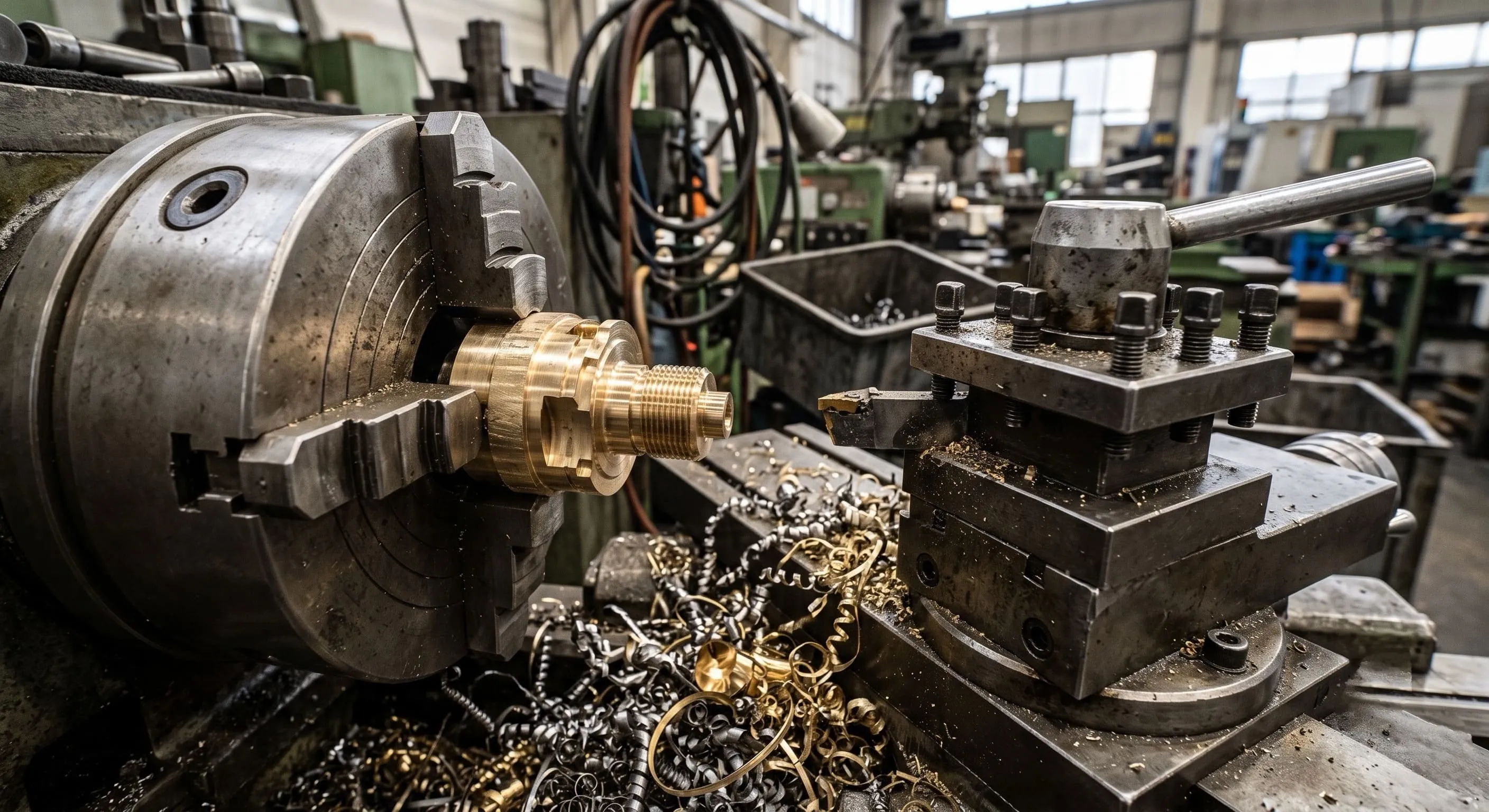

五金零件製造商在嵌件成型中的角色

在異材質結合的供應鏈中，專業的五金零件製造商扮演著不可或缺的角色。為了確保金屬埋件與塑膠之間具備足夠的抗拉拔力與抗扭轉力，金屬件表面絕對不能是平滑的。五金廠必須根據產品的受力方向，在金屬件外徑車削出特定規格的滾花、溝槽或斜切面。常見的如菱形滾花能同時提供優異的抗扭矩與拉拔力。金屬件表面的清潔度與無毛邊處理也極為關鍵，殘留的切削油或微小金屬屑都會導致射出成品發生結合不良或電性短路。

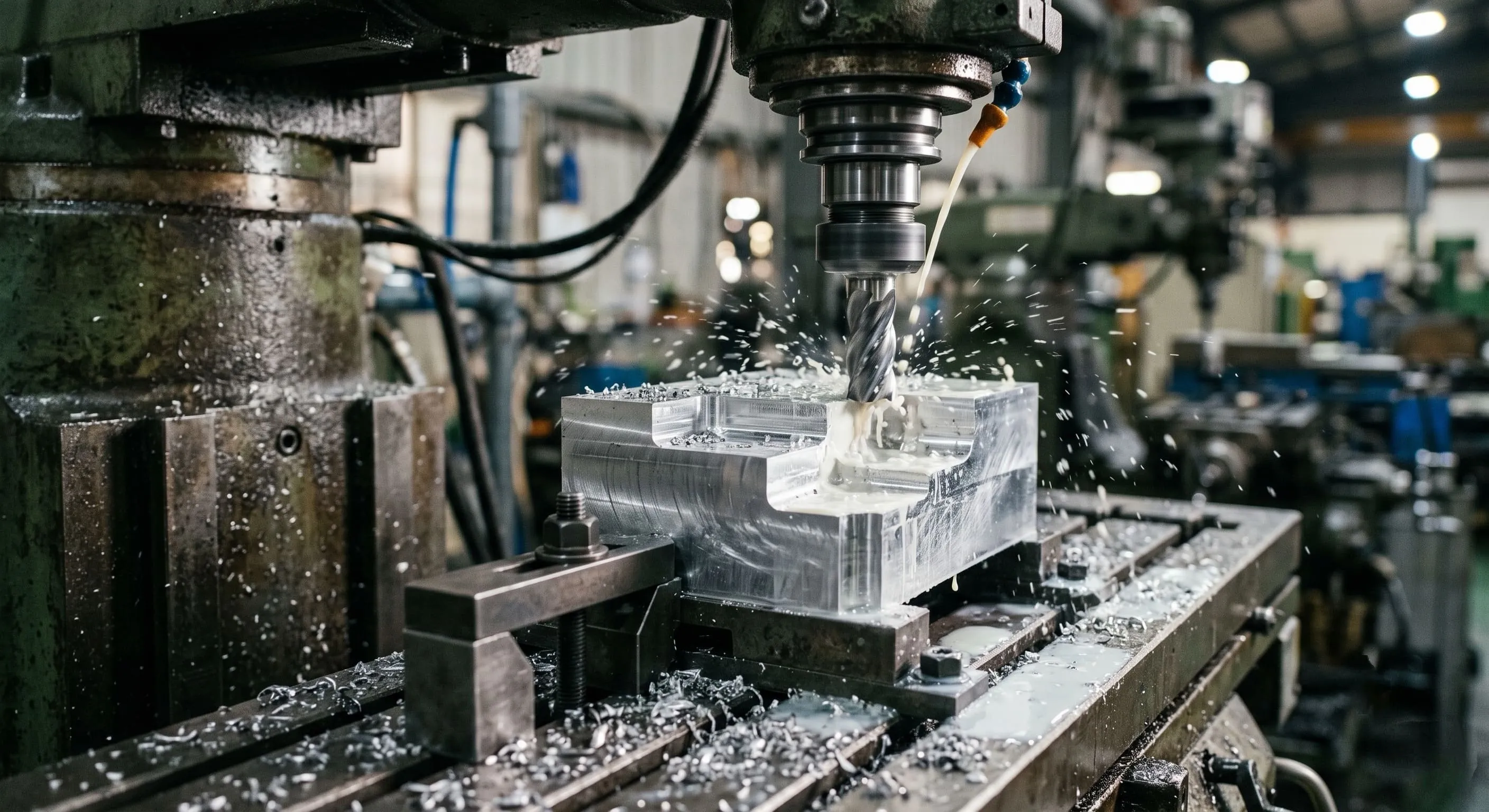

高精度新莊CNC加工的表面處理與尺寸要求

針對散熱模組或高階通訊外殼，通常會使用面積較大的鋁合金或不鏽鋼件進行包覆。此時，尋求高精度的新莊CNC加工廠合作便顯得尤為重要。CNC 銑床能精準切削出符合模腔曲面的 3D 輪廓，確保金屬件放入模具時的公差控制在 ±0.01mm 以內，實現「零間隙」貼合，防止高溫塑料溢流至金屬外露面。同時，CNC 加工後的表面處理能增加金屬表面的微觀粗糙度與化學活性，進一步提升塑膠與金屬的結合強度。

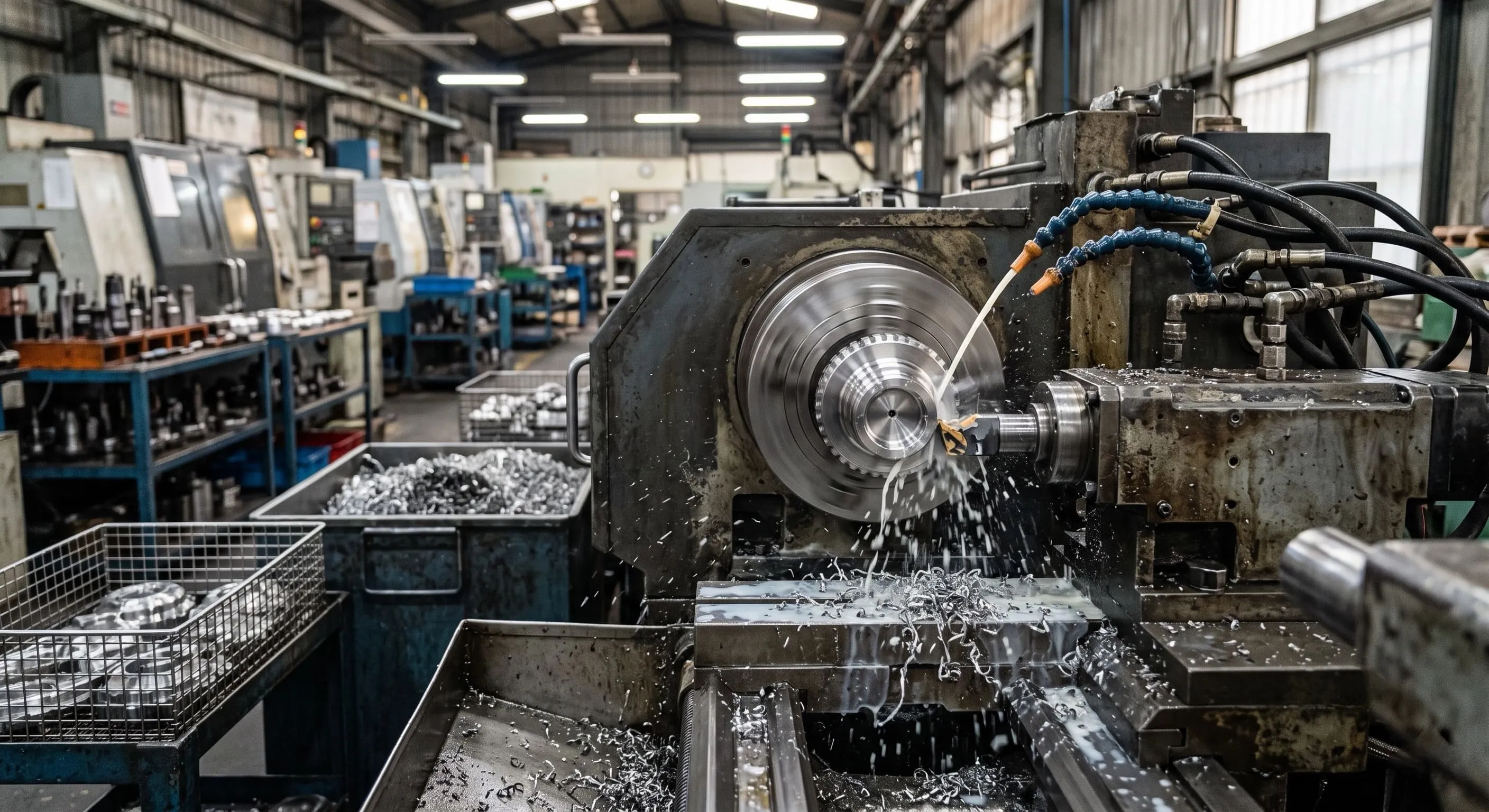

整合 CNC金屬加工廠與塑膠射出的雙重優勢

過去，品牌端需分別耗費大量時間管理金屬廠與塑膠廠，解決兩者間公差不匹配的爭端。如今，選擇一家能垂直整合CNC金屬加工廠資源與精密射出技術的代工夥伴，是提升良率的最快捷徑。具備雙重技術背景的工程團隊，能在 DFM 階段就同時檢視金屬車削的刀具路徑與塑膠射出的模流流動，將潛在的干涉點提前消除。這種跨製程的技術對話與供應鏈整合，不僅大幅降低了開發溝通成本，更能確保產品在最嚴苛的拉力與環境測試中，展現出完美的異材質結合品質。

FAQ

Q1：進行金屬埋入射出時，產品周圍為什麼很容易發生塑膠開裂？

塑膠開裂的主因是「熱膨脹係數差異」導致的內應力。金屬的熱膨脹係數遠低於塑膠，當熔融塑膠包覆金屬並冷卻時，塑膠會大幅收縮，但金屬體積幾乎不變，這使得金屬件緊緊撐住塑膠，在包覆處產生巨大的張應力。此外，金屬件放入模具前若是冷態，會導致接觸面的塑膠迅速冷卻固化，增加應力。解決方案包含：1. 增加包覆處的塑膠肉厚；2. 射出前將金屬嵌件進行預熱；3. 選用具備較高韌性與抗應力開裂的塑膠原料；4. 射出後進行退火處理以釋放應力。



Q2：金屬埋件表面的「滾花」有哪些種類？該如何選擇？

滾花的主要目的是提供機械互鎖，防止金屬件在塑膠內旋轉或脫落。常見種類分為：

1.直紋滾花： 僅能提供抗扭轉力，但不具備抗拉拔力，適用於僅承受旋轉應力的部件。

2.斜紋/螺旋滾花： 提供部分抗扭轉與部分抗拉拔力。

3.菱形/網紋滾花： 交叉的紋路能同時提供極佳的抗扭轉與抗拉拔力，是目前埋件射出中最常使用的設計。此外，針對需要極強抗拉拔力的設計，通常會在滾花區域之間加入幾道深溝槽。



Q3：大面積的金屬片與塑膠結合，除了埋入射出還有其他工法嗎？

除了傳統的埋入射出，針對大面積金屬與薄壁塑膠的結合，業界常採用更先進的「NMT 技術」。這需要先由 CNC 加工金屬件，接著透過特殊的化學蝕刻藥劑，在金屬表面咬出奈米等級的微小孔洞。當高流動性的特殊塑膠在高壓高溫下射入這些奈米孔洞並冷卻固化後，會產生極強的物理錨栓效應與化學鍵結。NMT 技術能實現比傳統結構互鎖更輕薄、更具備防水氣密性且結合力超強的複合件。
